自动气象站组成部分详解/实例分析
作者：管理员 发布于：2011/12/1 17:30:21 访问量:(13154)
摘要：
自动气象站组成部分详解/实例分析
 |
顺应客户的要求，厂家推出了U30系列无线气象监测系统。这个系统分为RX3002、RX3003、RX3001和U30-NRC四种型号，这四种型号分别采用不同的通讯技术以满足不同客户的需求：
U30-WiFi采用基于IEEE 802.11b标准的无线局域网技术，通过无线局域网传输数据；
RX3003采用T-Mobile移动数据传输技术，通过中国移动公司传输数据；
这三种型号产品传输的数据最终都传输到厂家的官方数据服务器上，客户可通过特定的账户来对气象站进行参数设置、访问和数据下载。不管现场有多远，客户只要有一台能上网的电脑，就可以对这三种气象站的任意一款进行操作，方便、快捷、简单、安全。
U30-NRC不具有远程数据传输的功能，它与H21系列气 象站一样，需要将主机连接到电脑上，通过USB数据线和软件来进行设置和数据读取。 |
注：广州骏冲电子成为美国Onset公司HOBO数据记录器中国代理商 |
|
一、系统特点： |
|
◆专利技术，系统使用双重防水和防振设计，确保系统可长期使用。
◆即使在恶劣的环境条件下，系统也可很好的完成测量工作。
◆可接多个传感器。可测：空气温、湿度，降雨量，大气压力，光合有效辐射，太阳总辐射，土壤湿度，叶片湿度，
风向，风速等参数。
◆系统采用外接太阳能板或大电池供电或交流电源供电，低耗电量设计。
◆数据采集器内存512KB，可存储500000个数据。
◆高速USB接口，系统设定和下载数据方便迅速。
◆系统采用智能型传感器，无需复杂的接线、编程及标定等过程，即插即用
◆传感器符合WMO或AASC标准。
◆防潮和防雷设计，安全性更高
◆系统用途广泛，适合进行小气候的监测，系统支架可选2米或3米。
二、系统组成：
数据采集器：15个数据通道，支持第三方传感器
传感器：多种智能传感器可选(更多HOBO传感器)
供电系统：太阳能或交流供电
支架及附件：2米或3米支架系列
操作软件：系统设置，下载数据等
三、基本技术指标： 1、数据采集器：
|
|
|
|
|
|
|
互联网查看数据 |
√ |
√ |
√ |
× |
|
双防护外壳 |
√ |
√ |
√ |
× |
|
可选太阳能板或交流电供电 |
√ |
√ |
√ |
√ |
|
可选模拟信号输入 |
√ |
√ |
√ |
√ |
|
兼容智能传感器 |
√ |
√ |
√ |
√ |
|
输入接口数量 |
标准5个，可扩展到10个 |
标准5个，可扩展到10个 |
标准5个，可扩展到10个 |
标准5个，可扩展到10个 |
|
USB通讯接口 |
√ |
√ |
√ |
√ |
|
内部电池寿命
（可充电） |
30天（1小时传输间隔） |
30天（1小时传输间隔） |
30天（1小时传输间隔） |
6个月（典型） |
|
数据存储量 |
官方服务器（30M） |
官方服务器（30M） |
官方服务器（30M） |
50万 |
U30-NRC数据采集器:（根据需求选择主数据采集器）
5个插口，可扩展到10个；
数据通道共15个
可选2个模拟通道，分辨率12位，输入0-20mA或0-20V DC/供电保证12V DC，最大50mA，用户自定义预热时间5毫秒-2分钟
内存：512KB
双重防水防振设计；
高速USB接口；
正常操作：-40-60°C；可扩展到：-40-60°C；
采集间隔：1秒-18小时，可自定义
电池类型：4V 4.5AH或10AH可充电电池，常温工作（25°C）理论上寿命3-5年（长期低温或高温工作可能会缩短1~2年）
2、传感器技术指标：
|
量程 |
0到0.570 m ³ /m ³ |
操作环境 |
-40° 到 +50°C |
|
精度 |
±3% |
链长可利用 |
5米 |
|
分辨率 |
0.04% |
探头尺寸 |
160mm×32mm×2mm |
|
占用通道数 |
1个 |
重量 |
190g |
|
量程 |
-40° 到 +75°C |
漂移 |
每年<±0.1°C |
|
精度 |
±0.2°（0-50°C） |
反应时间 |
<2.5分钟 |
|
分辨率 |
0.03°（0-50°C） |
探头尺寸 |
7mm×38mm |
|
占用通道数 |
1个 |
重量 |
100g(视不同的电缆长度) |
|
电缆长度 |
可选2米、6米、17米 |
探头外壳 |
不锈钢 |
|

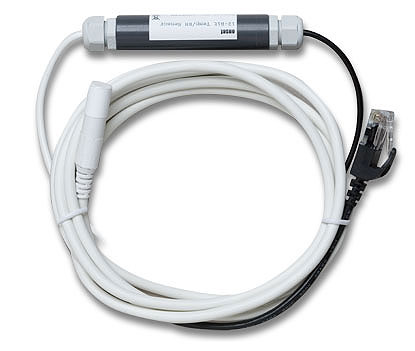

量程 |
温度：-40° 到 +75°C
RH：0-100％
（-405° 到 +75°C） |
漂移 |
温度每年<±0.1°C
湿度每年±1％（湿度可返回厂商标定） |
|
精度 |
温度：±0.2°（+25°C）
RH：±2.5％ |
反应时间 |
温度5分钟
湿度10分钟 |
|
分辨率 |
温度；0.02°C（+25°C）
RH：0.1％（+25°C） |
探头尺寸 |
1.0 cm x 3.5 cm
|
|
占用通道数
|
2个 |
重量 |
110g(视不同的电缆长度) |
|
电缆长度 |
可选2米、8米 |
外壳 |
PVC 电缆外壳，苯聚乙烯保护盖 |
|
原理 |
翻斗式，不锈钢轴承 |
工作环境 |
0° 到 +50°C |
|
分辨率 |
可选0.2mm |
校准精度 |
±1.0% |
|
量程 |
每小时10cm |
校准 |
年度校准，需返回到工厂校准 |
|
外壳材质 |
铝壳 |
尺寸 |
高22.8cm×直径15.4cm；154mm筛孔 |
|
重量 |
1kg |
电缆长度 |
可选2m、6m |
|
占用通道数 |
1个 |
|
|
|
量程 |
0 to 2500 umol/m2/sec |
工作环境 |
-40° 到 +75°C |
|
精度 |
±5 umol/m2/sec |
漂移 |
每年<±2% |
|
分辨率 |
2.5 umol/m2/sec |
探头尺寸 |
高4.1cm×3.2.4cm直径 |
|
占用通道数 |
1个 |
重量 |
120g |
|
电缆长度 |
3米 |
光谱范围 |
400到700nm |
|
量程 |
0到1280 W/m2 |
工作环境 |
-40° 到 +75°C |
|
精度 |
±10 W/m2 或 ±5% |
漂移 |
每年<±2% |
|
分辨率 |
1.25 W/m2 |
探头尺寸 |
高4.1cm×直径3.2cm |
|
占用通道数 |
1个 |
重量 |
120g |
|
电缆长度 |
3米 |
光谱范围 |
300-1100nm |
|
量程 |
660mb到1070mb |
操作环境 |
-10° 到 +60°C |
|
精度 |
±1.5mbar(+25°C) |
漂移 |
每年±0.6mb |
|
分辨率 |
0.1 mbar |
探头尺寸 |
4.5cm×4.8cm×1.6cm |
|
占用通道数 |
1个 |
重量 |
30g |
|
电缆长度 |
10cm |
占用通道 |
1 |
防水型气压传感器:气压便携式传感器 S-BPB-CM50
|
量程 |
660mb到1070mb |
操作环境 |
-40° 到 +70°C |
|
精度 |
±3mbar(+25°C) |
漂移 |
每年±1mb |
|
分辨率 |
0.1 mbar |
探头尺寸 |
高5.1cm×直径6.4cm |
|
占用通道数 |
1个 |
重量 |
96g |
|
电缆长度 |
50cm |
|
|
| 规格 |
风速（S - WSB - M003） |
风向（S WDA - M003） |
| 测量范围 |
0至76米/秒（0到100英里，） |
0至355度，5度死区 |
| 最大承受风速 |
76米/秒（120英里每小时） |
60米/秒（134英里每小时） |
| 测量精度 |
± 1.1 m/s (2.4 mph) or
± 4% |
± 5度 |
| 分辨率 |
0.5米/秒（0.85英里每小时） |
1.4 degrees 1.4度 |
| 启动阈值 |
1.0 m/s (2.2 mph) 1.0米/秒（2.2英里每小时） |
1.0 m/s (2.2 mph) 1.0米/秒（2.2英里每小时） |
| 测量的定义 |
世界杯革命积累的记录间隔时间为每三秒钟。 风速是整个记录时间间隔的平均时速。阵风速度是最高的三秒钟的记录间隔期间录得的风。 |
风向的单位矢量组件记录间隔时间累计每三秒钟。 平均方向是从这些平均计算。 |
| 工作温度范围 |
-40 ° C至+75 ° C（-40 ° F至167 ° F） |
-40 ° C至+70 ° C（-40 ° F至+158 ° F） |
| 环境条件 |
防水 |
防水 |
| 使用寿命 |
大于5年 常规 |
常规的4至6年，这取决于环境条件 |
| 房屋 |
三杯聚碳酸酯风速计：改性聚四氟乙烯®轴承和硬化铍轴与冰脱落设计 |
注塑住房和风向标，静电消散基地，无铅硅青铜鼻子，和铝安装杆。 |
| 轴承型号 |
改性聚四氟乙烯®轴承 |
两个屏蔽不锈钢球轴承 |
| 转弯半径 |
9.5厘米（3.75英寸） |
约13.5厘米（5.25英寸） |
| 尺寸 |
41 × 16厘米（16 × 6.5英寸），包括安装杆1.27厘米（0.5英寸）直径5.5厘米（2.1英寸）滴水悬 |
46 × 20厘米（18 × 8.5），其中包括1.27厘米（0.5英寸），2.5毫米直径的安装杆（0.1）滴水悬 |
| 重量 |
约700克（1.5磅） |
约370克（13盎司） |
| 数据通道数 |
2 2 |
1 1 |
| 测量平均选项 |
No无 |
自动平均（见测量的定义） |
| 电缆长度可 |
3.5米（11.5英尺） |
3.5米（11.5英尺） |
| 智能传感器网络的电缆长度 |
0.5米（1.6英尺） |
0.5米（1.6英尺） |
| CE认证 |
CE标志标识本产品符合在欧洲联盟（欧盟）的所有相关指令 |
CE标志标识本产品符合在欧洲联盟（欧盟）的所有相关指令 |
| 型号 |
S-WSB-M003 |
S-WDA-M003 |
|
量程 |
0（干）到100%（湿） |
操作环境 |
-40° 到 +70°C |
|
重复性 |
5% |
分辨率 |
0.59% |
|
稳定性 |
每年<±5% |
电缆长度 |
3米 |
|
占用通道数 |
1 |
重量 |
127g |
CO2传感器:Telaire 7001 二氧化碳传感器 TEL-7001
|
量程 |
0-4000ppm |
分辨率 |
±1ppm |
|
精度 |
5％ |
响应时间 |
<60秒 |
|
供电 |
6V DC电源或4xAA电池（电池自备） |
占用通道数 |
1 |
|
4-20mA输入适配器 |
0-5V DC输入适配器 |
|
量程 |
4-20mA |
量程 |
0-5V DC |
|
精度 |
±40 µA;读数±0.3% |
精度 |
±10 mA;读数±0.3% |
|
分辨率 |
±4.39µA |
分辨率 |
±1.221 mv |
|
输入阻抗 |
124 ohms |
输入阻抗 |
1 Megohms |
|
工作环境 |
-40° 到 +75°C |
工作环境 |
-40° 到 +75°C |
|
占用通道数 |
1个 |
3、软件：HOBOware HOBO应用软件
HOBO记录仪软件BHW-LITE-CD 和 HOBO数据分析应用软件ware Pro 区别
|
|
用途：用软件来启动、设置数据采集器的工作，下载数据并处理，数据可导出为EXCEL、文本等格式文件。 |
4、安装附件
|
附件名称 |
说明 |
|
防辐射罩 |
用来保证传感器的测量精度；可用来安装温湿度传感器或温度传感器 |
|
半横臂支架 |
用来安装风速风向传感器，横臂长48.7cm |
|
全横臂支架 |
用来安装风速风向传感器，横臂长91.4cm |
|
辐射传感器横臂 |
用来安装辐射传感器 |
|
辐射传感器水平仪 |
用来确定辐射传感器是否处于水平 |
| 5米传感器延长线 |
延长传感器 |
|
10米传感器延长线 |
延长传感器 |
|
25米传感器延长线 |
延长传感器 |
|
1转2通讯适配器 |
将数据采集器的一个插口分为二个 |
|
3米支架套件 |
包括：3米三脚支架、接地铜杆、钢锁缆线、1/2打桩附件、支架水平仪 |
|
2米支架套件 |
包括：2米三脚支架、接地铜杆、钢锁缆线、1/2打桩附件、1/4打桩附件、支架水平仪 |
|
3米三脚支架 |
风力载荷：120mph；最大坡度：13度；材质：镀锌的钢管； |
|
2米三脚支架 |
风力载荷：120mph；材质：镀锌的钢管； |
|
钢锁缆线 |
用来固定支架和桅杆；缆线长度12.7m； |
|
1/2打桩附件 |
尺寸1.3×61cm |
|
1/4打桩附件 |
尺寸0.64×38cm |
|
接地铜杆 |
钢杆尺寸：1.2m×1.6cm； |
|
3米桅杆 |
单独安装雨量桶 |
|
1.5米桅杆 |
单独安装雨量桶 |
|
桅杆水平仪 |
用来确定支架的水平1.2m×1.6cm； |
|
3米桅杆 |
单独安装雨量桶 |
|
1.5米桅杆 |
单独安装雨量桶 |
|
桅杆水平仪 |
用来确定支架的水平 | |
