数据记录仪是一个功能强大的工具
作者:管理员    发布于:2012/6/11 9:41:40   访问量:(1967)

数据记录仪是一个功能强大的工具
除了使用数据记录仪设备调度Brenden米尔斯坦碳灯塔首席执行官和联合创始人数据是一个功能强大的工具。数据记录仪是为寻找建筑物中的设备调度的机会很大,但其使用并不止于此。本文讨论了三种方式来使用数据记录器找到机会超越调度。一省煤器吹捧基金动力学的研究和太平洋煤气和电力在现场发现,123省煤器中,79人失败。这意味着,如果你去到建设有三个的省煤器设备齐全空气处理程序,很可能,他们两个不实际上节约。

如何,你能告诉吗?数据记录仪。在这种情况下,你需要有三个:


衡量外界的空气温度,一到测量的回风温度,测量混合的空气温度
。或者,你可以使用一个4通道三个温度传感器与数据记录仪。混合空气温度上获得良好的阅读是很困难的,因为空气条纹刁难。我们发现,供应风机入口前放置的传感器,或者只是过滤器后,可以得到一个可靠的现场读数。有良好的混合,只是前电源风扇的进气口。混合气的温度如下一个简单的等式,与正在使用的室外空气百分比:其中:

你可以解决这个方程为x,产生的关系:使用数据记录器,你可以学到什么在垫子上,大鼠和燕麦和确定的省煤器工作。不幸的是,外界的空气温度可能的回风温度非常接近,这将使方程去到无穷大,因为分母是零。然而,一些简单的图形,将解决这个问题。使你的记录数据的散点图,使x轴是审裁处-大鼠,y轴是鼠垫-(你需要抛出离单位被关闭),你会看到一两件事情的数据。如果有是没有省煤器,你会看到这样的事情:(此图用外空气的温度和建筑物的回风温度测量,但使用了一个理论模型,以确定基于对阻尼器的混合空气温度卡住让整整20%的室外空气。)需要注意的是直​​线的斜率为0.2。省煤器之间会有这些职位时,外面的空气是小于55°F时,会出现上图的左侧。使用现实世界的数据,我们得到更喜欢下面的图表:请注意,图完全不经过0,坡度接近0.57,这表明空气处理被卡住57%的室外空气。如果单位装备与省煤器,它看起来更像如下:31-800-LOGGERS注意:在斜坡的区别。坡度是1,说明单位的图的左边是100%的室外空气。上图表的右侧,坡度为0.2,表明至少省煤器减震器。现在你是否可以告诉你的省煤器工作,你可以计算的储蓄。建筑物的冷却(或加热)系统采用混合空气和冷却(或加热)所需的送风温度。能源使用是等于:1.08CFM•ΔT=能量(热量单位)其中:1.08=常数相关的密度和比热空气在海平面(注一个单位,你需要使用一个不同的在海拔更高的常数)。这使得方程给英热单位能量的结果。CFM=整个风扇的流量,你可以看一下在建筑设计文件T=在温度从混合空气温度的差异,提供温度了解了这一点,你可以下载典型气象年(TMY)的数据,在您的网站每小时的天气模式,没有省煤器每隔一小时为一年,并计算混合的空气温度。使用的气流速度您的系统,您可以安装或修复省煤器,然后计算节约能源。(您需要知道单位的时间表;以及数据记录仪是伟大的一块机械的时间表确定。此外,请注意,上述计算没有任何潜在冷却的帐户。我们已发现0.25或0.3倍作为一个在旧金山湾区的除湿加法帐户保守。)与量化储蓄知识的武装,它要简单得多,试图说服建筑物的所有者或经理安装省煤器。与其说,“省煤器一般须支付自己在6个月至四年,”你可以告诉主人“,更换省煤器在您的建筑将节省每年2200元,耗资1,500。”援引确切的费用和节约具体到个人的建设是一个强大的工具,鼓励组织,以减少其能源的使用。

使该建筑物具体,因此强大的语句所需的所有数据都来自廉价的数据记录器和一个电子表格分析的一点。尽管它可能看起来复杂,现在,你所做的Excel后分析一次,你可以复制和粘贴在新的记录数据,它会立即告诉你,什么储蓄任何给定的项目。而这只是开始使用超出设备调度数据记录器的目的。

二。自行车爱好者变频调速(变频驱动)设备的精彩作品。大多数承包商感兴趣的效率建议他们的客户安装变频驱动泵和球迷巨大的能源节约。变频驱动,但是,可以昂贵。
再次,说服客户,以减少他们的能源使用问题是,虽然成本是已知的,储蓄是不-除非你有数据记录器。与数据记录仪,可以准确地计算出节约能源,从安装变频驱动时间提前,然后提出硬成本和储蓄的客户。下面是如何:变频驱动优势的亲和力法律。其实,你只需要其中之一,在这种情况下:这可以改写为:
其中:P1=风机或泵功率在一个缓慢的速度(或快速)P2=风机或泵功率在快(或慢)速度RPM1=速度在缓慢的速度(或快速)RPM2=速度快(或慢)速度(注:法律的亲和力是有点理想化,在该领域的结果相比,我们发现如果你正在安装一个变频器高静泵或风扇,你最好使用指数为2.2,而不是3。如果风扇具有相对较低的头,然后你可以使用指数为2.7,而不是3。)关于上述方程中最重要的事情要注意的是,作为变频器的速度下降,像立方体电源下降。所以,如果你的速度减少一半,你最终使用只有12.5%的功率。为了说明,假设P2是原电没有VFD在60赫兹运行时的风扇,然后我们看到:
变频调速51-800-LOGGERS想象一下,100千瓦风机,骑自行车半的时间。在一个小时的过程中,风扇将使用50千瓦时,而如果VFD安装,并拒绝以50%的速度,它会使用多小时的过程中,只有12.5千瓦时。这代表37.5%的储蓄。你可以看到如下图1安装变频器节省:

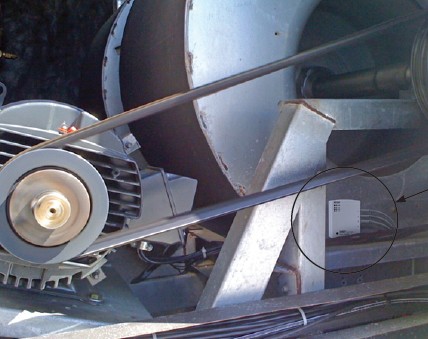

这都是很好的理论,但我们如何预测提前风扇的速度将是什么?不能将这种变化一年四季根据外面的天气条件?这是数据记录器是非常有用的。预测风扇速度,我们需要测量电流的周期率风扇和回归对天气。钩了一个电流互感器(CT)到您的数据记录仪,测量到您的风扇电机的电流。您需要使用一个或两分钟的时间间隔数据,这样你就可以准确地计算出周期率。使用另一个记录来衡量以外的建设(或者,如果你有机会到NOAA数据,你可以下载它有)空气条件。现在,计算您每个小时的周期率,比较,外界空气温度数据。请注意,冷却塔的轨道湿球温度,而蒸发器风扇更容易追踪干球温度。%的能源使用百分之载入中你应该得到这样一个图的东西:
注意,风扇开始在49°,72°是在100%。这两者之间的温度周期率如下公式:周期率=0.0438•审裁处-2.1187现在,我们得到的好东西。如果风扇在50%骑自行车,这意味着你的系统实际上是负载50%的设计能力。由于能源使用如下公式:1.08CFM•ΔT=能量(热量单位)如果我们减少一半的CFM,我们得到了一半的能量转移-这正是你的风扇做骑车了一半时间。因此,变频器的速度是等于风扇的周期率。(注:有一个内置的假设,在这里,通过减少速度,我们都不会改变整个三角洲T线圈。事实上,减少风扇速度,我们可能会得到一个稍微三角洲T较高,这意味着我们可以进一步降低车速。所以,这个假设将在事实上,你的储蓄估计略为保守。)
现在,您可以设置您的电子表格和完全计算你的储蓄。在一列中,您每年的气象数据。在下一列,计算你的周期率的基础上的天气(确保封顶周期率,因此它不会走低低于零或高于100%)。下一列是你的基线能源利用风扇千瓦绘制的周期率倍(你会与一个真正的功率计占在您的站点的功率因数和电压测量)。最后,最后一列使用风扇亲和力讨论上述计算与VFD风扇的能源使用的法律。减去这些最后两列,并且您已经提前计算节约能源-都只是以数据伐木者领域和做一个快速的回归。(请确保占到调度。)周期率审裁处
第三。同时加热和冷却,锅炉停工,和供气复位许多人认为送风复位是一个伟大的方式,以减少能源的使用在变风量(VAV)系统,它可以是。然而,如果你没有一个很好的直接数字控制(DDC)系统,你可能需要安装新的控制器和传感器来启用它。是值得的成本?即使没有成本,你想是能够报告储蓄来管理?来确定储蓄,并找出是否值得的成本,数据记录仪可以提供帮助。计算送风复位的储蓄实际上不是一个不可克服的挑战。它可以分解成根据记录数据收集几块几个步骤:
1。登录要启用送风复位的空气处理送风温度。2。登录外界空气温度(在这种情况下,干球只是罚款)。3。登录一些建筑物内的最热的区域,或你已经注意到最低的排气区温度寄存器。这些通常是在建筑物的南或西两侧。反直观,送风复位实际上是超过电动冷却节能的天然气或石油节能措施衡量。这里的原因:如果你总是提供55°的空气,但最冷的VAV终端箱62°空气放电,你可以重置您的送风温度为61°。这将节省冷却能量,因为你将不再需要冷却的空气中所有的55°,因为你不会需要加热空气至61°,它也将节省取暖能源的方式。喜欢它的声音保存关于双方的能源?它的作用。但如果是75°外或热,很可能是最冷的VAV终端箱实际上是履行55°空气或非常接近。所以,你应该不会重置你的送风温度,因此不会得到加热或散热成本。另一方面,如果是35°外,送风温度为55°,它可能是你最冷的VAV终端箱是至少65°。如果你是节约的,你使用的是没有冷却的能量,使55°空气,然后你使用的是相当的气体位或油加热,送风温度高达65°空气排出。为什么打扰加热?为什么不设置你的省煤器65°送风,节省燃气?因为你没有使用的能源,冷却,你会不会节约能源,冷却空气空气开始,但你节省大量天然气或石油。这是什么送风复位,以及为什么它是主要是天然气或燃油节约措施,并没有1冷却措施。您的记录数据和上述几个概念后,你现在已经准备好来计算你的储蓄。空气处理机组除非你一直以来建筑施工,或者你有一个良好的控制系统,首先你应该可能做的是检查各地的外界温度范围内的送风温度,以确保你是不是已经做了送风复位。送风温度可能有点跳来跳去,但这不一定是指示送风复位。如果送风温度始终是52°和58°之间,这可能是指示压缩机循环,没有任何复位的时间表。根据外界空气做了送风温度的回归温度检查。如果你的线是基本持平-例如55°或58°-那么你不会有一个送风复位。如果您的线路坡度显着-这是55°,75°或65°以上时,只要是低于40°-那么你可能有送风复位。如果你不已经有一个送风复位,我们终于准备计算储蓄实施。根据外界空气温度,最简单的方法来控制送风复位。这是我们将如何计算储蓄。我们将依靠方程是:1.08CFM•T=BTU1.08是一个单位常数,根据海拔高度的变化。如果你是在丹佛,例如,你需要不断更换。CFM是不是非常复杂的计算:空气处理单页纸会告诉你最大的CFM,发生在冷却设计日。下一个点,您将需要外界的空气温度在变风量框关闭到最小的位置,和最低限度的立场是什么。现在,你准备的基础上成立一个线性斜坡外面的空气温度来计算CFM。下面是一个例子:假设你知道下列有关您的建筑:•设计一天是100°•通过空气处理的最大空气流量为50000立方英尺·VAVs坡道到最低限度,当外面的空气是45°•最低的位置是25%然后设置如下图:我们现正准备计算CFM根据外界空气温度。如果外界的空气温度为100°或更高,CFM将是50,000。如果外界的空气是45°或更高,CFM将是12500。在这两个,CFM将遵循两点之间的线性斜坡。线方程为y=mx+b的,让我们成立一个公式’Y’是CFM。斜坡,“M”,等于在外界气温的变化改变立方英尺:y轴截距,’B’,可以找到解决一个已知点,即100°外面的空气温度,并使用坡发现上面:50000=681.82∙100+BGB=50,000-68,182=-18,182!=50,000-100-1425,500=681.82外面的空气温度CFM10050,0004550,000•0.25=12,50091-800-LOGGERS我们应该检查方程工作,所以让我们在45插头外面的空气°大。现在,我们可以计算CFM外界的空气温度,使用我们开发的CFM方程的基础上。一旦我们知道的温差,我们可以完成计算,节约能源。实际上是两个ΔTs,从混合温差空气送风,送风排风温差。从混合气供应空气告诉你您的冷却能源的使用,送风排出的空气会告诉你你再加热使用。计算冷却使用,我们需要知道跨越了外界空气的温度范围内的混合空气温度。如果你没有省煤器和使用一个恒定的20%,外面的空气,这是很简单的:太=审裁处•0.2+大鼠0.8垫混合空气温度,燕麦是你外面的空气温度,大鼠是您的回风温度。对大鼠,通常可以假设这是大致相同的温度,为您的空间或者一个或两个度较高。如果你承担一单位的72°,一年四季,你就会相当准确。审裁处,您可以下载数据每隔一小时为您建设的一年对外界的空气温度1TMY文件。如果你有一个省煤器,它也比较容易计算混合空气温度。假设你有供应空气55°,与外界空气的温度设定值是小于55°,你太会是55°。如果外界的空气温度大于55°,但不如说是70°,你太会是相同的外界空气温度温度。在70℃以上,将按照你的褥子上面的等式。使用天气文件,了解外界的空气温度,每隔一小时一年,因此,可以计算出你的褥子。到冷却的能源:只需乘以1.08,CFM国际,(太-SAT)的冷却能源。再热的能量:这是更为复杂。您将需要知道跨品种的平均放电温度外界气温。再次,数据记录器是有用的。登录几箱排出空气的温度,和室外空气温度以及。下一步,图上的Y轴和使用的X-轴审裁处的排气温度。添加一个快速的趋势线,你可以看到你排出空气的温度应该是整个一系列外界空气温度(不要忘了删除的数据,从空置时间的趋势线)。现在,我们终于准备把这一切放在一起,并计算出一些能源使用。在基地的情况下,我们有能源使用一个静态的送风设定值。在改造的情况下,我们有一个送风复位。我们还没有讨论锅炉复位,但他们是真的很简单:锁定您的锅炉(加热水泵),当它超过70°以外。根据您的地区和建设,将改变70°位,但70°是一个很好的起点。计算来自锅炉锁定的储蓄是很简单:加热70℃以上的能源使用变为零,和您的能源使用的泵去零。我们还可以结合一个锅炉锁定送风复位。所有这一切看起来如下:上述表显示在一定温度范围内的储蓄。来计算,每年可节省的,你需要下载一个典型气象天气文件,并做一个8,760每小时分析。使用相同的方法这里列出的,但将其延伸为8,760行,每个小时的一年。请注意户口本,没有效率您的冷却或加热系统。加热节约能源应除以锅炉效率,应除以单位的性能系数(COP)的冷却节约能源。最后,不要忘记考虑调度,不要忘记从锅炉锁定在泵的储蓄。空气处理机组效率与数据分析伐木者经营供暖,通风和空调(HVAC)在最佳效率的系统是在商业环境复杂的,至少可以说。有一个非常现实的机会,任何锅炉,冷冻机的设定值,级别和反馈,泵,风机,空气输送组件和可能导致昂贵效率低下。与数据记录器找到隐藏的能源浪费:8节省成本的机会减少建筑物的能源成本的第一步是确定能源的浪费。统计水电费或名牌设备,而有用的,是不够的,以确定哪些做法及设备有助于高能源使用。便携式数据记录器可用于获取重要的能源使用信息广泛的商业建筑类型-从制造业写字楼的植物。
