环境照明数据记录器U9-002可测量照明开关的开与关状态，什时候开过，什么时候关等



照明系统
照明的能源使用是指由两个量：功率（瓦）和运行时间。个别灯具的功耗是容易衡量，但作业时间更难以建立。预计运行时间通常有大量的不确定性，无论是因为时间表可能不会被称为绝对或因为人类的行为是有些随机。储蓄基础上承担经营评估一个项目是否在经济上是可行的，但报告到最终用户的实际储蓄小时的罚款。
为了提高效率仅涉及夹具升级项目，储蓄被定义为：
kWhsaved = (# fixtures)(1 kW/1,000W)(Wpre — Wpost) （工作时间）
假设作业时间保持一样的，不管夹具类型，所以通关时间可测之前或之后升级。
的项目，包括控制，减少操作时间（占用传感器或BAS控制），储蓄被定义为：
kWhsaved = (# fixtures)(1 kW/1,000W)(WPre * OpHoursPre — Wpost * OpHoursPost)
如果运行时间有望改变，这是必要的前期和后期改造条件分开，以避免重复计算储蓄。凡预改造经营小时不能可靠地估计，他们应该进行测量。
在实践中，照明节约建筑照明的库存和分配每个项目类似的作业时间，空间类型计算。公共空间的类型可能是开放式办公，私人办公室，会议室，公共区域和存储。
照明使用时间记录器，如Onset，®宏宝®U9的开/关伐木者的光，然后部署两到四个星期来衡量一个样品装置的运行时间为每个空间类型。每个空间类型的平均运行时间都在前面的方程来计算每个空间类型，并最终从整个建筑的储蓄。

照明使用时间记录器记录的时候开和关之间的状态变化。此信息转化为工作时间是很容易实现简单的电子表格计算。分配到时间使用或日的一周内的工作时间是有点困难，但也可以使用电子表格计算。

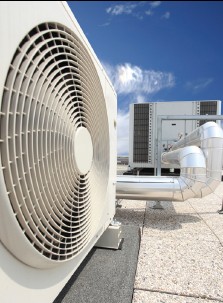

空调性能
因为许多空调部件 - 风机，压缩机，冷却塔，锅炉 - 可变负载设备，数据记录仪提供了有价值的性能信息。
电力负荷是最简单的参数来衡量。用途，要求热
加载量化往往需要高精度温度传感器和流量计产生有意义的结果。
电力直流电（DC）电路实测值计算很简单：在瓦的功率等于安培的电流乘以伏特。交替
电流（AC）电路，电流并不总是相电压和以前的关系是不准确的。对于感性负载，如电机和电感镇流器，电流滞后电压背后。此相移称为单位功率因数，它提供了真正的功率，电压之间的关系可表示，和电流。单相交流电路，在瓦真正的力量是：
PAC, Watts = V * A * PF
0.5和0.9之间，根据电机负载电机的功率因数范围。铭牌上列出的是在满负荷条件下，跌幅小于满载功率因数。出于这个原因，电机测量要求精确的功率值需要同步的电压和电流测量与仪器，检测到的电压和电流之间的相移。如果电机的状态或相对电源将提供足够的信息，电流测量是足够的。
另一个因素是复杂电机测量总谐波失真（THD）的存在。如变速驱动器，电子镇流器，电脑开关电源产生的电流波形与电压同步，但在频率大于60 Hz的是“斩”。总谐波失真的存在降低了电流传感器的精度。精确的功率测量是必需的，使用一个真正的功率传感器，可以保留的THD存在的准确性。

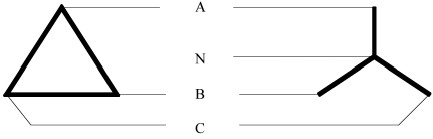

大多数电机大于5惠普使用三相交流电源。有两种配置可供选择：三角洲和星形。三角洲配置使用三根导线，而采用四星形配置 - 第四导体是中性的。

在增量配置，电压测量线 - 线：VAB，VBC的，VAC。因为所有电流的瞬时总和必须为零，只有两个电流（以及相应的 电压）必须使用作为参考的第三站。在 1星形配置，电压测量线到中性：范之VBN，VCN。 个别电机工作时，它是可以接受的假设，平衡三相电压和电流是相等的，但这个假设应检查阶段。如果平衡阶段，在三角洲电路测量线路功率是：
Ptotal,Watts = √3 * V line * A line * PF
而一个星形电路，它是：
Ptotal,Watts = 3 * V ph * A ph * PF
√3和3个因素是来自各个阶段之间的关系。功率因数的存在，意味着监测电压和电流单独的数据记录器将无法提供精确的功率测量 - 如H22HOBO　能源与千瓦时传感器记录的数据记录器如果精度要求高，必须使用（见下面的例子）。
