HOBO能源数据采集器在中国建筑楼宇业的应用
建筑楼宇业主和负责建筑设备、建筑空调系统正常运行的物业管理者们都会经常收到人们对室内环境舒适度的抱怨——室内太热或者太冷。这里人们感觉到的“热”或“冷”均具有相对性，处于同一建筑楼宇内的人们对于其环境舒适感的温度要求是不同的。然而，能源数据采集器或温度数据采集器可以用来客观地监测和评估室内环境在不同时间内的温度状况，从而进一步帮助相关人员诊断出室内环境温度为什么会偏离人们可接受的温度状况。

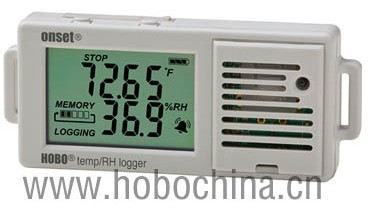

我们以美国ONSET公司生产的能源数据采集器为例，HOBO U12温度/相对湿度数据采集器（详细U12系列和新版UX100系列），
可设置成每15分钟采集一组温度/相对湿度数据，清晰地显示出整个上午内环境温度上升或下降的实时温度数据状况，或者午后太阳光照带来的热量直接导致室内温度过高等问题。当人们把温度数据采集器布置在天花板上、距离地面齐胸高的位置以及地板上等不同高度的监测点，那么该温度数据采集器所采集的温度数据则能够表明室内空气的分层程度，而这种分层可能是由于空气的不充分流动引起的，也可能是由于室内的墙壁、隔断等屏障造成的。当人们把温度数据采集器布置在中央空调的恒温控制器附近及调风口内，那么这些温度数据采集器可用来验证恒温控制器是否在有效地调控室内温度，还可验证输送进室内的空气是否具有适宜的温度。注：美国Onset能源数据采集监设备中国代理商骏凯电子（时时为中国地区用户展示HOBO最新产品资讯和产品技术支持，技术服务：020-83503769）。 最新HOBO四通道热电偶温度记录仪UX120-014M
马萨诸塞州的Genzyme公司的暖通空调顾问工程师Steve Walker也强调，HOBO能源数据采集器在他所参与的拥有11-栋建筑园区的节能监测项目中发挥了重要的工具性作用。他进一步说，“在其中的一栋办公楼内，员工们抱怨他们的脚部周围环境温度太低;于是我们把能源数据采集器布置在办公桌下进行温度监测和温度数据采集，结果监测数据表明了办公桌偏下的区域温度确实要比桌子上面的温度低4～6度。由此，我们能够确认了空调系统的出风口没有充足的热气流出，使得桌下区域的空气无法有效循环，并进一步发现了办公楼在建造过程中存在着一个问题。之后我们去找这栋建筑当初的设计公司采取相应改善措施，从而最终解决了员工的抱怨问题。
在大多数环境舒适度不高的能源监测现场，我们建议在下列位置要至少布置一台数据采集器进行监测：①室内/空间的中央位置;②出现环境抱怨的区域/问题存在区域;③中央空调恒温控制区的偏上位置(如下图所示)。另外，有时我们需要利用一台带有外置传感器的温度数据采集器来监测空调系统的进风口，用来监测所输送进来的空气温度，这对于发现和解决现场的问题是有帮助的。
当能源/温度数据采集器在测量现场进行了一段时间的数据采集后，我们通过USB数据线把数据采集器与PC连接后，监测到的数据都能通过配套软件导出来HOBO应用软件，以曲线图表的形式或exce数据表的格式呈现出来(如下图)，并可打印输出，便于用户进一步对监测数据的分析处理。
室内CO2浓度监测
美国供热制冷空调工程师学会制定的国家标准ASHRAE 62.1-2007 《可接受空气质量的通风》条款中规定，依据建筑楼宇的不同功能用途，建筑空调系统要能够连续提供一定数量的室外新鲜空气，如10～20CFM(标准立方英尺每分钟)/人的室外新鲜空气提供给建筑楼宇的室内环境，以保证室内环境的良好空气质量，保证室内生活工作的人们拥有较高的环境舒适感。ASHRAE 62.1-2007标准中所建议的室外新鲜空气的特定需求量是基于预期的室内活动高峰时段所拥有的最大人数而设计的，然而我们会发现一个问题——当室内活动的人数不是很多的时候，建筑空调系统就没有必要提供过多的室外新鲜空气。与之相比，按需调节的通风系统(简称DCV系统)可以根据室内活动人数的多少来自动调节室外新鲜空气的供给量，可以说这大大优越于定量输送室外新鲜空气的传统空调系统。DCV通风系统通过实时监测和采集建筑楼宇内的二氧化碳浓度数据来进一步确认室内活动的人数，进而自动调节室外新鲜空气的供给量。DCV通风系统将尽力使室内的二氧化碳浓度维持在大约1000ppm的水平。
我们不妨进一步了解一下美国的节能服务机构目前在采用哪些仪器设备来实现对室内环境中二氧化碳的浓度进行有效监测并进行相关数据采集的。Stetz Consulting LLC公司长期从事节能增效、能源审计、测量与验证等节能服务，我们通过该公司的创始人Mark Stetz了解到，他的团队借助了美国Onset公司所提供的HOBO U12温湿度/CO2数据采集器和二氧化碳传感器等配套产品对建筑楼宇内二氧化碳浓度进行了有效的监测与数据采集。
室内温湿度和多种气体浓度的同时监测和数据采集
我们大约有90%的时间都是在呼吸“室内空气”，室内空气质量的好坏对我们的健康、工作环境舒适感以及工作效率均有显著影响。因此，我们有必要了解和监测我们日常所处室内环境的空气质量，具体地要监测室内各种气体污染物的浓度、温度和相对湿度。国外节能服务领域中还广泛地利用一款便携式室内空气质量监测仪IQM 60，对室内多种气体的浓度(CO、CO2、VOC、O3、NO2)、温度、相对湿度等参数进行同时监测。IQM 60的测量数据将自动存储在可移动的内置存储卡(SD)上，用户通过配套软件可在PC机上浏览、分析测量数据;这些数据还可输出为MS EXCEL格式的。从而被广泛地应用于室内环境监测与分析和暖通空调系统(HVAC)，不良楼宇建筑物综合症评估等。
结论：近年来，由于现代建筑空调系统的引进和现代办公设备的普及，以及建筑密闭性的提高，使室内有害气体得不到排放，二氧化碳浓度升高，导致“居室综合症”等亚健康状态的产生，人们也日益关注我们生活工作的室内环境质量的提高。更重要的是，随着近年来我国节能增效服务产业的深入发展，我国的节能服务公司、用能单位、各地的节能监察机构和能源监测领域的科研院所可以积极地了解、借鉴国外同行在建筑能源监测、能源审计和建筑室内环境质量的数据采集时所用的能源数据采集设备，以进一步推动我国相关产业的蓬勃发展。
