HOBO U24-002-C记录仪电导助手的使用说明
作者:管理员    发布于:2017/3/1 14:06:00   访问量:(1480)

电导助手
电导率助手将原始电导率数据从U24记录仪转换为特定电导率和/或盐度。 您还可以使用它来输入在部署开始和结束时记录的现场校准测量,以进行校准,并补偿漂移和传感器污染影响。

读取U24系列记录仪或从U24记录仪打开数据文件。
从绘图设置窗口中,选择电导率,然后单击处理按钮。

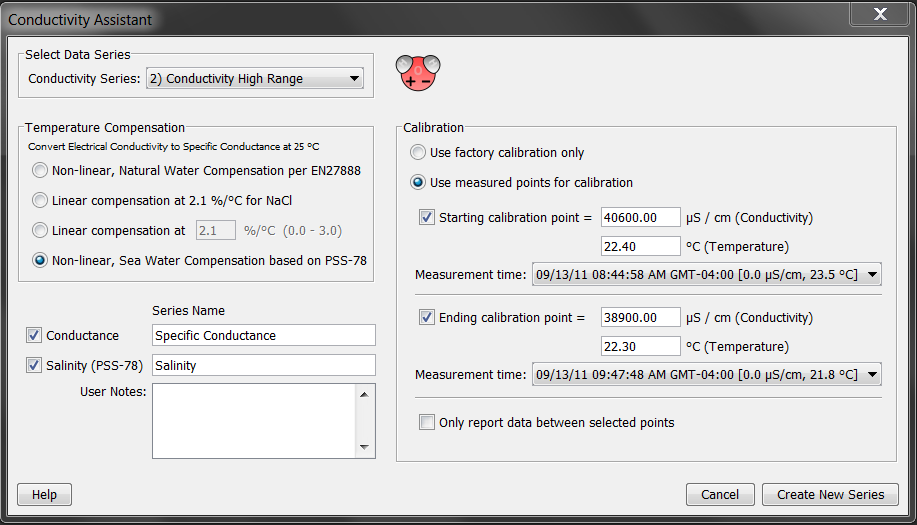

在Conductivity Assistant窗口中,选择与数据范围相对应的电导率系列。 注意:如果您在启动时仅选择了一个范围,则只会列出一个系列。
对于U24-001记录仪,当数据总是小于1,000μS/ cm时选择电导率低范围,或者当数据高于1,000μS/ cm时,选择电导率全范围(默认),如下所示。

对于U24-002-C记录仪,当数据总是小于10,000μS/ cm时,选择电导率低范围,或当数据超过10,000μS/ cm时,选择电导率高范围(默认),如下所示。

选择所需的温度补偿方法。
使用“非线性,自然水补偿,根据EN27888”淡水湖泊和溪流。
对于NaCl溶液或其他线性溶液,使用“线性补偿默认值为2.1%/°C”或“线性补偿<您自己的值>”。
对于盐水或盐沼,使用“基于PSS-78的非线性,海水补偿”。
选择校准方法。默认情况下,数据使用出厂校准进行校准。要输入自己的校准值,请选择“使用测量点进行校准”,然后从现场仪表的校准读数中输入温度和实际电导率(不是特定电导)值。这些现场测量将用于通过将数据调整为读数的百分比来提供校准的电导率和盐度数据系列。有关详细信息,请参见下面的校准。
开始和结束值:此方法校准数据并调整传感器漂移或结垢。这假定所需的校准调整存在线性变化。
仅限起始值:所有读数根据此校准点以读数的固定百分比上调或下调。
仅限结束值:出厂校准值用作起点。这假定所需的校准调整存在线性变化。
注意:不能对起始值和结束值使用零点校准解。第一个数据点不能用作结束值;考虑使用它作为起始值。

如果希望从生成的系列中删除校准点之前或之后的读数,请选中“仅在所选点之间报告数据”复选框。
在“系列名称”字段中,保留默认名称或键入新名称。
键入关于正在创建的系列的任何用户注释(可选)。
单击创建新系列按钮。

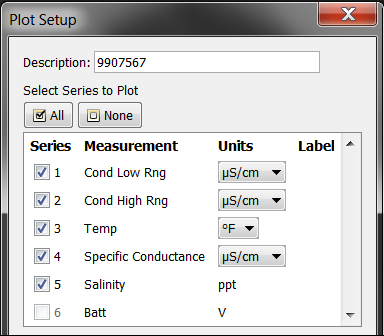

“绘图设置”对话框列出了称为“特定电导”(或您为系列名称输入的名称)的系列。默认单位为微西门子/ cm(μS/ cm)。如果需要,可以将单位更改为毫西门子/ cm(mS / cm)。盐度的默认单位为ppt(千分之一),不能更改。

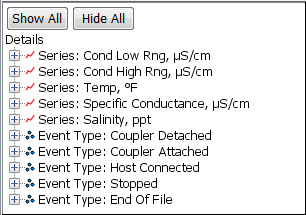

单击绘图按钮绘制数据。 详细信息窗格将显示在绘图设置中选择的系列:




显示绘图后,您可以对缩放系列应用最小,最大和平均滤波器,就像对HOBOware Pro中的任何传感器数据系列一样。



12.将此图保存为项目以保留此处理的数据。

校准
在开始(发射时间)和部署结束(读出)时,使用便携式电导率仪读取温度和电导率校准读数是很重要的,因为这些读数对于数据校准是必要的,并且补偿部署期间的任何测量漂移。温度和电导率校准读数应为实际的电导率值(不是在25°C时的特定电导),并应在读数的时间和位置记录在笔记本中。有关获取水样品的不同方法以记录这些值的详细信息,请参阅记录仪手册。

一旦记录仪被部署和记录,在笔记本中记录温度和实际电导率读数以及将被输入到电导率辅助以校正现场数据的日期和时间。
在取出记录仪并读出其数据之前,请用仪表读取另一个温度和电导率读数,并记录确切的日期和时间。
在Conductivity Assistant中的“使用测量点进行校准”选项中输入这些值。
笔记:

每当删除记录器以下载数据时,使用带有温和洗涤剂的棉签清洁传感器窗口并冲洗。
如果电场中的水不能被电导率计传感器接近,例如在深井中,则可以使用捆包机取出用于测试的水样品。有关更多详细信息,请参HOBO中国官网:http://www.hobochina.cn
