线性缩放助理
当您输入两个原始值及其相应的测量值时，线性缩放助手将数据系列从兼容传感器转换为其他测量。转换必须基于线性关系。不支持非线性缩放。
支持的传感器
该助手适用于以下传感器：
CABLE-2.5-STEREO电压输入电缆
CABLE-4-20-mA输入电缆
CABLE-ADAPx
S-CIA-xxxx 12位4-20mA输入适配器
S-VIA-xxxx 12位电压输入适配器
S-FS-CVIA FlexSmart™模拟模块
S-FS-TRMSA FlexSmart TRMS模块
U30模拟传感器端口
S-LWA-xxxx叶片湿度
S-SMx-xxxx土壤水分
线性缩放助手只能应用于来自这些传感器的记录数据。
其他类型的缩放
还有其他类型的可用缩放可能适用于您的配置：
FlexSmart™模块在启动之前设置为缩放，作为模块配置过程的一部分。如果需要创建不同的测量，可以稍后使用线性缩放助手重新缩放这些缩放系列。请参阅配置模拟量模块/端口。
脉冲缩放助手类似于线性助手，但只允许缩放脉冲数据。
使用线性缩放助理
启动时：使用具有支持在启动时缩放的传感器的记录器，单击工具栏上的启动图标。单击缩放按钮。双击助手名称或选择助手，然后单击创建按钮。
在绘图设置：读出一个记录器或打开一个支持线性缩放的文件。选择Linear Scaling Assistant，然后单击Process按钮。

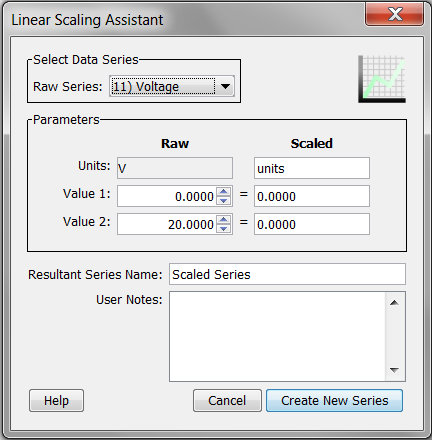

在“线性缩放助手”窗口中，从“原始系列”下拉列表中选择要转换的数据系列。
在“参数”面板的“缩放”列中，键入缩放系列的单位名称，并在“缩放”列中输入缩放值，以与“原始”列中的数字相对应。 （原始列中的默认值基于传感器支持的高和低值，但您可以使用不同的值，只要这些值落在传感器的范围内）。这些数字建立了原始和缩放之间的线性关系值。
在“结果序列名称”字段中，保留默认名称或键入新名称。
键入关于正在创建的系列的任何用户注释（可选）。
单击创建新系列按钮。
如果从“启动”窗口运行助手，则“缩放”按钮显示新创建的系列数。如果在绘图时使用此助手，则会在“绘图设置”对话框中列出并选择新系列。单击绘图按钮以显示系列。
缩放的系列将立即显示在绘图中，或者当您在启动时配置时读出记录器。缩放系列的设置在绘图的“详细信息”窗格中列出：
显示绘图后，您可以对缩放系列应用最小，最大和平均滤波器，就像对任何传感器数据系列一样。
