对于接线表，您了解多少呢？

1、仪表可以通过自己的墙壁插头电源供电，也可以通过连接到端子排上的电源端子的24 V直流电源供电。

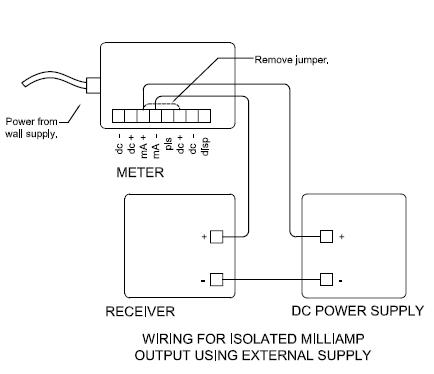

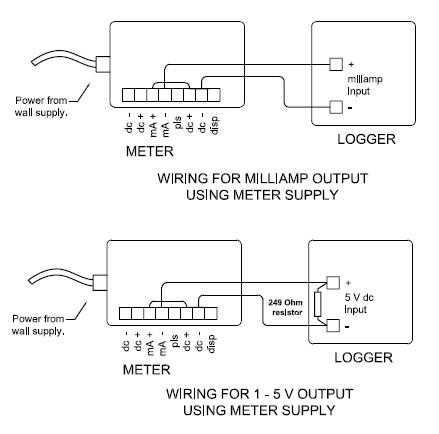

2、下图显示了三路将毫安输出的方法，首先提供一个隔离的外部供电输出;第二和第三个提供电流和电压输出，分别由仪表供电。

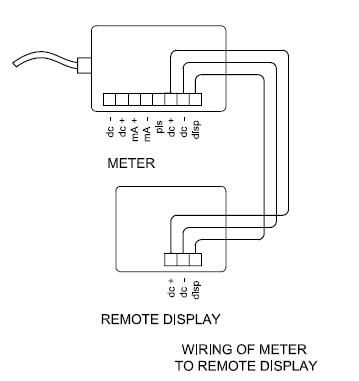

3、下图显示了仪表和求和远程显示器之间的接线，如果互连电缆为22号或更大并且不超过60英尺，则可以在仪表或显示器处连接电源。否则，它必须在仪表。
4、为了防止电磁干扰，电缆应屏蔽，屏蔽层连接到标有dc-的端子。

                           图1

图2

图3
