新型空气流速传感器热线式风速传感器连接HOBO记录仪的接线图

新型空气流速 热线式风速传感器T-DCI-F300-1A3、T-DCI-F300-1B3、T-DCI-F300-1C3、T-DCI-F350-W5A3、T-DCI-F350-W5B3、T-DCI-F350-W5C3

上面列出的温度传感器为以下各项：
•FlexSmart™模拟模块与HOBO H22系列数据记录仪配合使用
•模拟传感器端口/模块与HOBO U30和RX3000系列数据记录器一起使用
•电压适配器与U12和UX120-006M数据记录器和ZW系列数据一起使用
节点
它还列出了HOBOware®软件用于为每个配置记录器的配置值
传感器。注意：有关传感器的详细信息，请参阅Degree Controls提供的文档。是
在将传感器连接到记录仪之前，请务必取下传感器上的连接器。
需要
•选择的度数控制空气速度和温度传感器
•HOBO H22，U12，U30，UX120-006M或RX3000系列数据记录器或HOBO ZW数据节点
•FlexSmart模拟模块，开始部件号S-FS-CVIA（适用于H22系列）;模拟传感器端口/模块选件（适用于U30和
RX3000系列）;电压适配器，开始部件号CABLE-ADAP5（适用于U12，UX120-006M或ZW系列）
•HOBOware软件，版本2.2.1或更高版本（U30系列为2.4.0或更高版本; UX120-006M为3.6或更高版本）;
适用于ZW系列的HOBOware Pro 3.0或更高版本
•HOBOlink（适用于RX3000系列数据记录器）

以下三种接线图

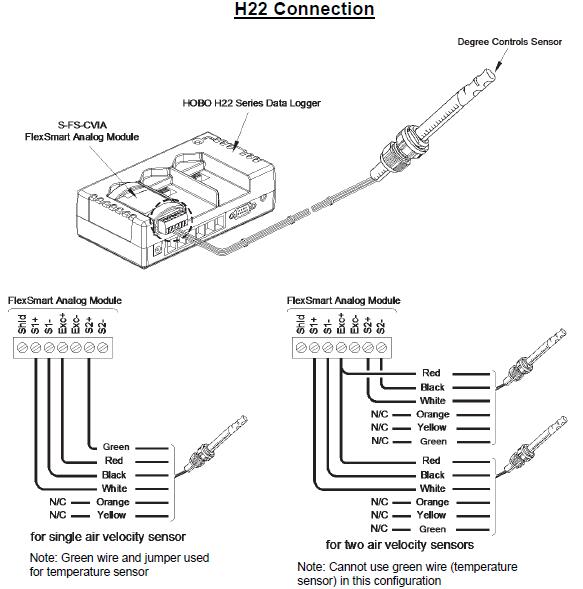

H22-001的接线图

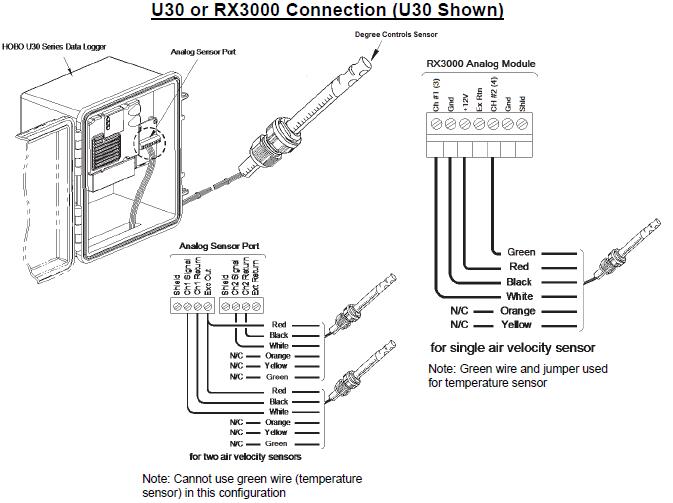

U30-NRC 记录仪连接传感器接线图

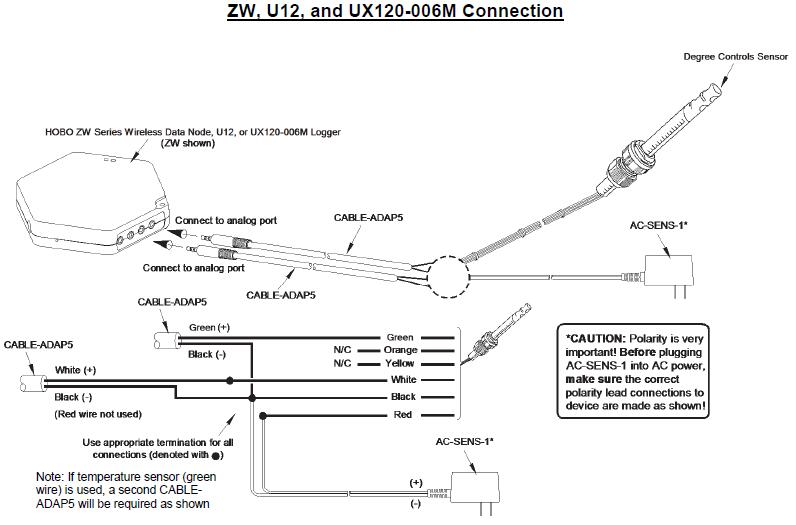

UX12-006M和U12系列，ZW系列记录接线图
