RX3000系列无线气象站记录仪外观部件说明RX3004
作者:管理员    发布于:2020-5-8 11:11:31   访问量:(300)

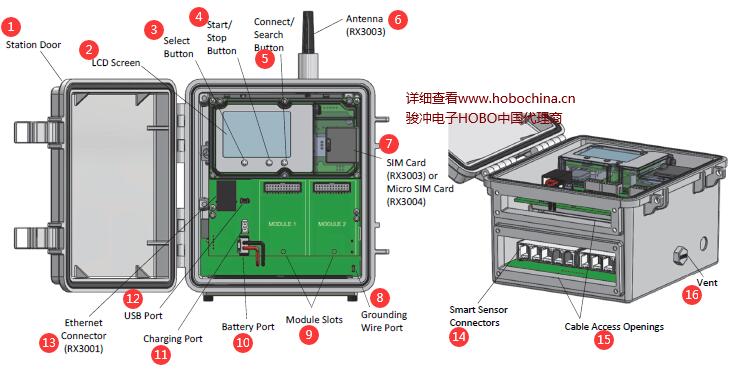

RX3000系列无线气象站记录仪外观部件说明(RX3004,RX3003, RX3002, RX3001)

①站门:这是覆盖液晶显示器和电子设备的防护铰链门。 HOBOlink注册所需的站序列号和设备密钥位于门的内部。
②LCD屏幕:该屏幕显示有关系统,模块和传感器操作的详细信息(请参阅LCD操作)。
③选择按钮:使用此按钮可循环显示有关智能传感器和可选模块的信息(请参阅LCD操作)。
④“开始/停止”按钮:使用此按钮可以开始和停止记录或清除故障代码(请参阅LCD操作)。
⑤连接/搜索按钮:使用此按钮可以连接到HOBOlink或搜索新的智能传感器(请参阅LCD操作)。
⑥天线:这是RX3003型号中用于蜂窝通信的外部无线电天线。 RX3002和RX3004型号使用内置天线。
⑦SIM卡/ Micro SIM卡:RX3003型号中安装了SIM卡或RX3004型号中安装了微型SIM卡,以实现蜂窝通信。
⑧接地线端口:使用此端口连接接地线(请参阅部署和安装站)。
⑨模块插槽:这是两个插槽,用于安装可选的模拟传感器,继电器,水位传感器或RXW Manager模块(请参阅设置站)。

⑩电池端口:使用此端口插入内部电池电缆(请参阅设置站和电池信息)。
⑾充电端口:使用此端口插入交流适配器,太阳能电池板或外部电源,以使电池保持充电状态(请参阅设置站和电池信息)。
⑿USB端口:根据需要,使用该端口通过USB电缆将工作站连接到计算机。
⒀以太网连接器:使用此端口连接RX3001型号的以太网RJ45电缆(请参阅设置工作站)。
⒁智能传感器连接器:使用这些输入插孔最多可连接10个智能传感器(请参阅设置工作站)。该站最多可支持15个智能传感器数据通道;一些智能传感器具有多个数据通道。
⒂电缆通道开口:这是用于将电缆和电线连接到工作站的两个开口(请参阅设置工作站)。在这些开口中安装盖板和橡胶电缆通道,以形成防风雨密封(请参阅部署和安装站)。
⒃通风孔:该通风孔可以使站内压力均衡,同时防止积水。请注意,站内压力与外部气压不完全匹配。
因此,部署在壳体内的气压传感器不能测量真实的大气压,除非它有自己的不受限制的通向外部的通风口。详细关于产品使用和说明书联系HOBO中国代理骏冲电子 客户
