关于记录仪警报配置高位警报低位警报,传感器警报模式累积和连接模式
作者:管理员    发布于:2021/11/25 16:36:29   访问量:(585)

关于记录仪警报配置高位警报低位警报,传感器警报模式累积和连接模式
在某些记录器型号上,您可以设置当传感器读数高于或低于指定值时触发警报。 注:U30 Station也有告警功能; 有关详细信息,请参阅在 HOBO U30-NRC 站上设置警报。

要怎样设置警报

1,如果警报窗口尚未打开,请单击启动记录器窗口中的警报按钮。 如果没有警报按钮,则记录器没有警报功能。 如果“警报”按钮被禁用,请确保您已在支持警报的传感器上启用日志记录。 如果 MX、UX100 或 UX120 系列记录器的警报按钮被禁用,请确保记录模式未设置为突发。 当“启动记录器”窗口中的“记录模式”设置为“突发”时,这些记录器无法使用警报。

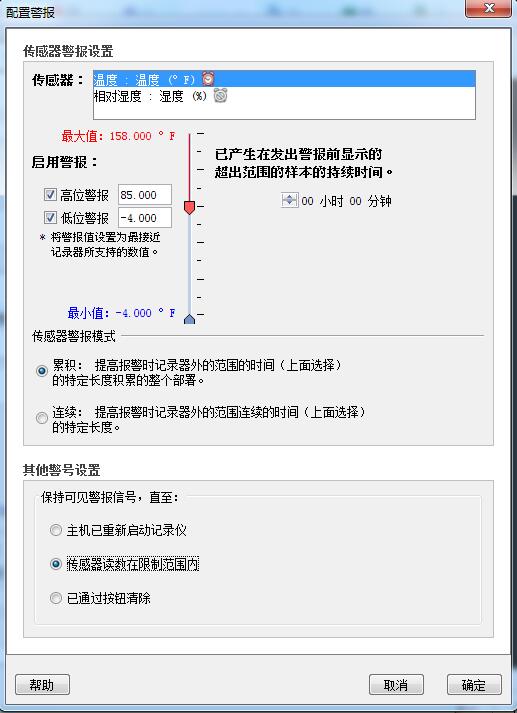

2,在“警报”窗口中,选择要发出警报的传感器。 注意:以下示例适用于 UX100 系列记录器。 其他记录器型号的任何差异都在这些步骤中注明。

3,如果您希望在传感器读数高于高报警值时触发报警,请选中高报警复选框。在高警报复选框旁边键入读数或拖动红色的上部滑块。在这个例子中,我们设置了一个警报,当温度上升到 85°F 以上时就会跳闸。
4,如果您希望在传感器读数低于下限警报值时触发警报,请选中下限警报复选框。在低警报复选框旁边输入读数或拖动蓝色的下部滑块。在此示例中,我们设置了警报以在温度低于 32°F 时触发。
注意:报警上限和下限的实际值设置为记录器支持的最接近的值。例如,UX100 系列记录器可以记录的最接近 85°F 的值是 84.990°F,最接近 32°F 的值是 32.043°F。此外,当传感器读数在 0.02°C 分辨率的记录器规格范围内时,警报可能会触发或清除。这意味着触发警报的值可能与输入的值略有不同。例如,如果高警报设置为 75.999°F,则当传感器读数为 75.994°F(在 0.02°C 分辨率范围内)时,警报可能会触发。

5,在触发警报之前设置超出范围样本的持续时间。
为传感器警报模式选择累积或连续(仅限选择记录器型号)。如果您选择累积,则当传感器在部署过程中超出范围的时间等于选定的持续时间时,警报将触发。如果您选择连续,则当传感器连续超出范围的时间等于选定的持续时间时,警报将触发。例如,温度高报警设置为 85°F,持续时间设置为 30 分钟。如果选择了累积,则自配置记录器以来,一旦传感器读数达到或超过 85°F 达 30 分钟,就会触发警报;具体来说,这可能是早上高于 85°F 15 分钟,然后在下午再次高于 85°F 15 分钟。如果选择连续,则仅当所有传感器读数连续 30 分钟为 85°F 或以上时,警报才会触发。
6,选择记录仪在传感器或视觉警报跳闸后应保持多长时间(仅限选择记录仪型号)。如果您希望警报在下一次重新启动记录器之前一直显示在 LCD 上,请选择“主机已重新启动记录器”。如果您希望在传感器读数返回到报警上限和报警下限之间的正常范围时清除警报,请选择“传感器读数在限制范围内”。如果您希望警报在您按下记录器上的警报按钮之前一直显示并在 LCD 上可见,请选择“按下按钮清除”(仅限选择记录器型号)。
7,仅限 U14-00x 记录器:您可以按照记录器手册中的说明将继电器触点设置为常开或常闭。单击“测试设置警报”按钮以测试继电器开关。如果您不希望在记录仪电池电量不足时发出警报,请取消选中“电池电量低时设置警报”复选框。骏冲电子HOBO中国代理商
8,仅限 MX1102A 记录器:如果您希望在传感器警报触发时每 30 秒在记录器上发出哔声,您可以选择使用声音警报。蜂鸣声将一直持续,直到警报从软件中清除、记录器上的按钮被按下或 7 天过去。启用此设置后,电池寿命会略有缩短。建议您仅在您经常访问记录器时才启用此功能,以便您可以轻松关闭哔哔声。
9,单击“确定”保存警报设置并返回“启动记录器”窗口。
记录器启动后,警报将根据这些设置触发。对于 UA-001 记录器,当警报触发时,“高”或“低”LED 将闪烁;在每个记录间隔检查警报。对于其他型号,记录器警报将显示在 LCD 屏幕上。当记录仪的 LCD 屏幕刷新时,会检查警报限值。有关 LCD 屏幕刷新率的详细信息,请参阅记录器手册。

10,当您读出记录器时,图表上将显示高低警报级别。在下面的示例中,温度升至 85°F 以上,因此这些读数位于图中的红色或高警报部分。温度从未低于警报下限,即图底部的蓝色部分。某些记录器型号还显示警报事件,显示警报何时触发(如果适用,并清除)。在此示例中,有“Chan 1 Alarm Tripped”和“Chan 1 Alarm Cleared”事件显示温度警报何时触发和清除。 “通道 1 警报已清除”事件包含警报清除前最远超出传感器范围的值(有关实际值,请参阅点表)
