MX2306和MX2307土壤湿度(水份)传感器VWC组件和操作
土壤湿度传感器使用不锈钢针测量土壤的体积含水量 (VWC)。 位于距离传感器头 7.6 厘米(3 英寸)的传感器电缆上的铁氧体磁芯用于将传感器与系统中的任何干扰隔离。 这减轻了系统对测量的传感器数据的任何潜在噪声。
重要提示:请勿在MX2306和MX2307传感器头和铁氧体磁芯之间的电缆部分连接任何东西,因为这可能会影响测量。
警告:存在人身伤害风险。 传感器针尖非常锋利,会刺破皮肤。 小心轻放。

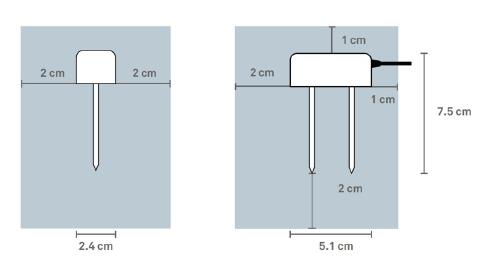

VWC 测量灵敏度包含在 430 mL 体积内,大致如下图所示。 请注意,传感器对最靠近针头的区域中的水分最敏感,因此针头周围没有气隙至关重要。
