打印预览kWh(电能)变换装置传感器T-WkWh(电能)变换装置传感器T-WNB-3D-480 WattNode 480 VAC 3-phase三角洲或Y形支架
WattNode低价提供准确测量遇见您的对次级测量的需要，网测量，能量消耗监控和表现收缩的应用。 这WattNode三角洲或Y形支架连接kWh变换装置与Magnelab AC变流器和脉冲提供真实的RMS千瓦小时的输入衔接器一起使用能量，用于装载以non-sinusoidal信号波形。 由于这些传感器栓直接地入线，应该由具有资格的人员仅使用他们。 这个模型支持3-phase三角洲连接480 VAC。
• 措施1， 2或者3个阶段在2种， 3种或者4种导线配置。
• 用途以CTs宽选择(分开地被卖)，规定值从5到1500 amps。
• 1种， 2种或者3-phase配置的准确测量。
• 容易安装和架线。
• 脉冲输出-与脉冲兼容输入日志记录器模型。
• 小型-在现有的服务盘区或接线盒能安装。
• 诊断LEDs -证实适当的设施所有阶段。
• 双向测量-净测量为PV (光致电压)太阳和风电力发动与仅一米。
• 测量易变的频率驱动。
• 供给动力的线-没有需要的外在供应。
• 可拆的接线盒-容易安装和去除。
• 被列出的UL，cUL认证 -设计和测试对于安全和用途遍及北美洲。
• CE认证-能安装在欧共体中。
规定值： FCC类A
操作： 电压范围： ±20%名词性的词
频率： 60赫兹
输入的CT ： 0-0.5 VAC运行， 3 VAC最大值
封入物： 高冲击， UL对吸收塑料估计
连接器： UL，被认可的CSA，可拆的螺丝终端(14 AWG)， 600V
运行的临时雇员范围： -30对60°C (- 22对140°F)
运行的湿气范围： 0到90% RH，不能冷凝
维度： 8.5 cm x 14.3 cm x 3.8 cm (3.3 in。 x 5.6 in。 x 1.5 in.)
重量： 295 g (10.4盎司。)
数据通道的数字： 2

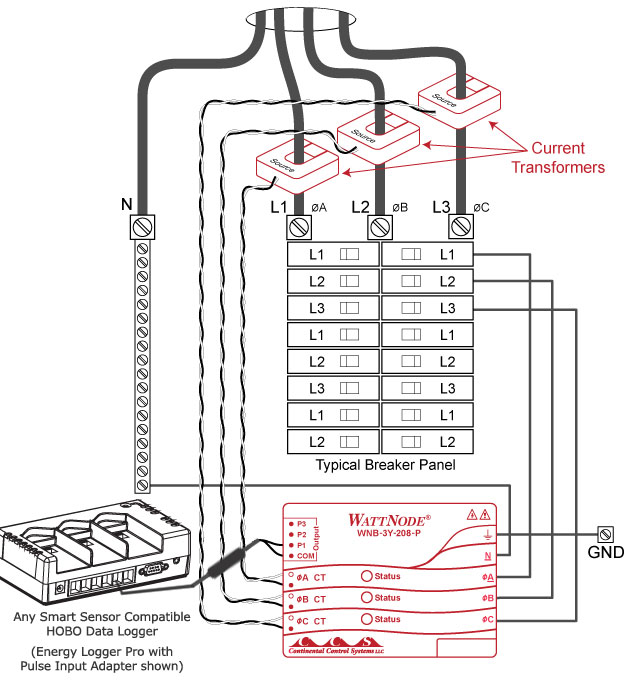

典型安装分布图
