打印预览高精度水位温度/电导率/盐度传感器高精度水位温度/电导率/盐度传感器W-CTD-04
与 HOBO MX800 系列水记录仪配合使用的电导率/温度/深度传感器 重要信息
需要HOBO MX801 或 MX802 数据记录器、HOBOconnect 应用程序以及兼容的移动设备或 Windows 计算机。该应用程序的系统要求可以在我们的HOBOconnect 软件页面底部找到
概述

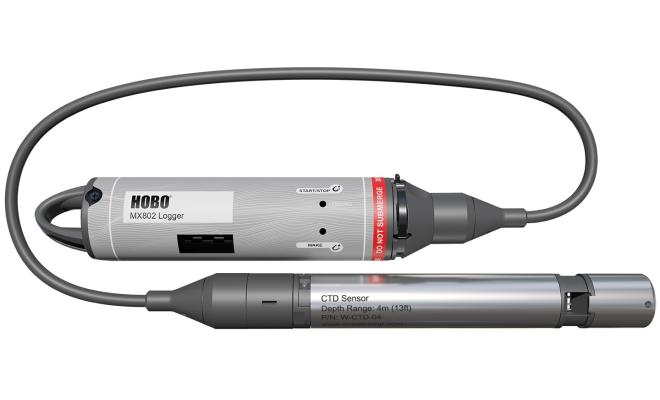

CTD 传感器是一款可互换传感器，可与 HOBO MX800 系列水记录仪配合使用，测量电导率、温度和水位。通过将此传感器连接到 HOBO MX800 系列水记录仪，记录仪还可以计算比电导、盐度和总溶解固体 (TDS)。
CTD 传感器可以直接连接到完全潜水式 MX801 型号，或通过电缆连接到直读 MX802 型号，无需将传感器从水中拉出即可下载数据。
特征
4 电极电导率传感器提供广泛的测量范围，用于监测淡水或盐水
电导率传感器位于中央，可最大限度地减少静水井或防护罩的影响
耐用的陶瓷水位传感器，位于传感器尖端，用于精确测量浅水位
直接使用MX802获取水位，无需后处理
1” 直径，适用于狭窄井（井上方带有连接MX802 的电缆）
温度传感器放置在传感器尖端附近，可实现快速响应时间
经过特殊处理的不锈钢可在盐水中保存
规格
电导率测量
测量范围
电导率和电导率：0 至 100,000 µS/cm
使用 PSS-78 测量盐度：2 至 42 PSU
总溶解固体 (TDS)：0 至 100,000 mg/L
校准范围
电导率：50 至 80,000 µS/cm
5°C 至 35°C
41° 至 95°F
准确性
电导率：+/-2% 或 15 µS/cm，以较大者为准
盐度：读数的 +/-2% 或 0.1 PSU，以较大者为准
解决
电导率：
0 至 1,000 µS/cm 范围内为 0.1 µS/cm | 1 µS/cm，从 1,000 至 10,000 µS/cm | 10 µS/cm 从 10,000 至 100,000 µS/cm
盐度：0.01 PSU
总溶解固体：0.1毫克/升
响应时间
稳定温度下 1 秒至 90%
绝对压力和水位测量 W-CTD-04
范围
0 至 145 kPa（0 至 21 psia）；海平面处约 0 至 4 m（0 至 13 英尺）水深，或海拔 3,000 m（10,000 英尺）处约 0 至 7 m（0 至 23 英尺）水深
工厂校准范围
69 至 145 kPa（10 至 21 psia），0° 至 40°C（32° 至 104°F）
爆破压力
310 kPa (45 psia) 或 18 m (60 ft) 深度
水位精度*
典型误差：±0.075% FS，0.3 厘米（0.01 英尺）水
最大误差：：±0.15% FS，0.6 厘米（0.02 英尺）水
原始压力精度**
±0.3% FS，最大误差 0.43 kPa (0.063 psi)
解决
<0.014 kPa (0.002 psi), 0.14 厘米 (0.005 英尺) 水
压力响应时间***
在稳定温度下 <1 秒达到 90%
温度测量（所有型号）
范围
-20° 至 50°C（-40° 至 122°F），非结冰水
准确性
0° 至 50°C（32° 至 122°F）范围内为 ±0.15°C (±0.27°F)
解决
25°C 时为 0.01°C（77°F 时为 0.018°F）
响应时间
3 分钟至水中 90%（典型）
漂移
每年 <0.1°C (0.18°F)
传感器
方面
直径 2.5 厘米（1 英寸），长度 15 厘米（6 英寸）
重量
空气中大约 xx g (xx oz)；盐水中约 xx g (xx oz)
接液材料
钝化 316 不锈钢外壳，适用于盐水、Viton 和 Buna-N O 形圈、PET 传感器连接器
深度传感器：陶瓷
电导率传感器：PET，电极镀铂
注意：安装传感器时应使其不与其他金属接触
环境评级
IP68；防水至压力传感器爆破压力等级
图像
CE 合规标志
图像
UKCA 合规标志
* 水位精度：具有准确的参考水位测量、已知的水密度和稳定的温度环境。系统水位精度等于气压水位精度加上所选CTD传感器水位精度之和。
** 原始压力精度：绝对压力传感器精度包括所有传感器漂移、温度和滞后引起的误差。
*** 温度变化：在水中浸泡 20 分钟，以实现压力传感器的完全温度补偿。由于温度快速变化，可能会产生高达 0.5% 的额外误差。
